보행식 완전동 스태커 HJ-CDD15A · HJ-CDD20A 사용설명서

01안전 먼저 — 이것만은 꼭

실내의 단단하고 평평한 바닥에서만 쓸 것, 정격 하중과 하중중심(500mm)을 넘기지 말 것, 옮길 때는 포크를 지상 0.5m 아래로 내릴 것, 포크 아래나 장비 주변에 사람이 없게 할 것, 포크 위에 올라서지 말 것, 교육받은 사람만 운전할 것. 배터리 전압이 20.4V 아래면 운전하지 마십시오.

이 설명서는 보행식 완전동 스태커 HJ-CDD15A(정격 1,500kg)와 HJ-CDD20A(정격 2,000kg)에 적용됩니다. 배터리로 움직이는 장비로, 주행은 모터가 기어를 돌려서 하고, 포크는 모터가 돌리는 유압 펌프가 실린더를 밀어 올려 화물과 함께 올라갑니다. 24V 배터리를 씁니다. 운전자는 장비 뒤에서 걸으며 조종 핸들로 조작합니다.

02쓸 수 있는 곳 — 사용 환경

실내의 단단하고 평평한 바닥, 주위 온도 -25 ~ +40 ℃, 상대습도 90% 미만, 해발 1,200m 이하에서 씁니다. 비를 맞는 곳, 유해 가스·인화성 가스가 있는 곳에서는 쓰지 마십시오.

03장비 각 부분과 조작부

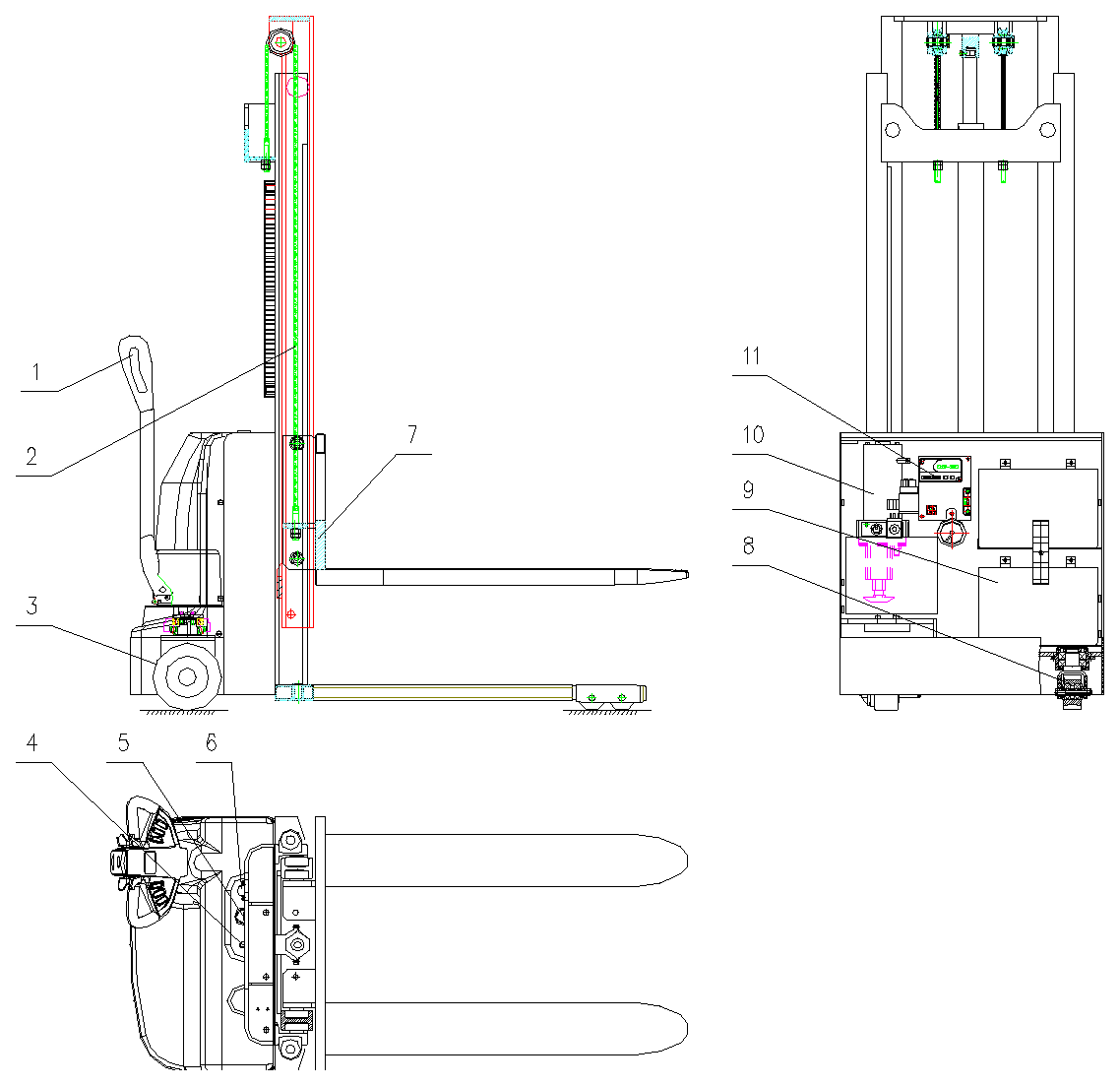

조종 핸들, 마스트, 구동부, 키 스위치, 표시창, 비상 전원 스위치, 밸런스 바퀴, 배터리, 유압 펌프, 전기부로 이루어집니다. 조종 핸들에는 비상 후진 버튼, 거북이(저속) 버튼, 주행 스위치, 경적, 올림·내림 버튼이 있습니다.

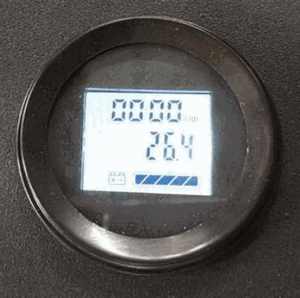

표시창 읽는 법

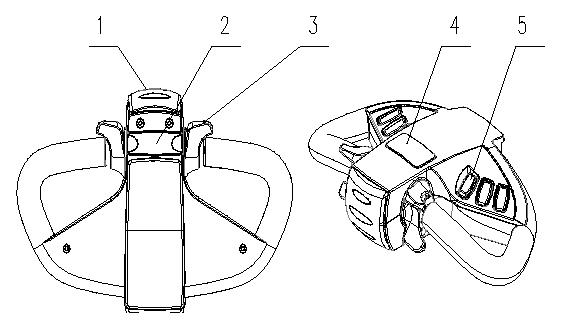

조종 핸들의 버튼

조향은 조종 핸들, 조향축, 받침 베어링으로 이루어져 있어 핸들을 좌우로 움직여 방향을 잡습니다.

04운전 전 점검 15항목 — 매일 하십시오

매일 운전 전에 제동·조향·유압·바퀴·배터리·경적·표시창·차체·동작 15가지를 점검합니다. 특히 바퀴와 축에 실·천 조각이 감기지 않았는지, 포크·마스트·체인·배터리를 봅니다. 이상이 있으면 쓰지 마십시오.

매일 점검하십시오. 바퀴와 축에 실이나 천 조각 같은 것이 감기면 바퀴가 막힐 수 있으니 특히 잘 보고, 포크·마스트·체인·배터리도 함께 확인합니다.

05운전 방법

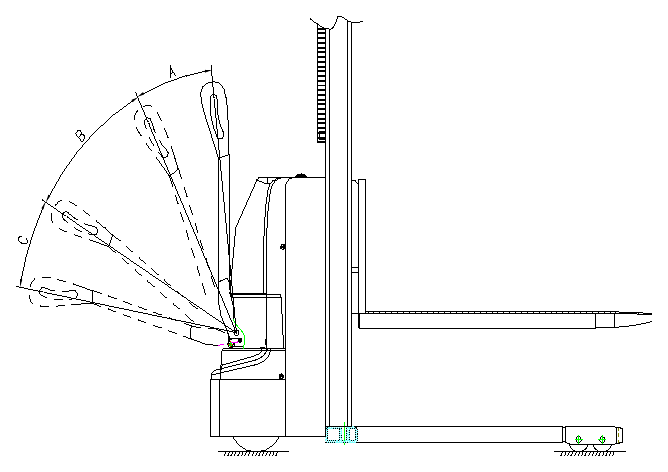

비상 전원 스위치를 당기고 키를 켠 뒤, 조종 핸들을 주행 구간(B)으로 내리고 주행 스위치를 돌려 움직입니다. 핸들이 A나 C 구간에 있으면 제동되어 움직이지 않습니다. 옮길 때는 포크를 0.5m 아래로 둡니다.

켜기

1. 운전 전 점검 15항목을 마칩니다.
2. 비상 전원 스위치의 버섯 모양 머리를 위로 당깁니다.
3. 키 스위치를 켭니다. 표시창이 정상으로 켜지는지, 전압이 20.4V 이상인지 봅니다.

주행과 조향

1. 조종 핸들을 주행 구간(B)까지 내립니다.
2. 주행 스위치를 가고 싶은 방향으로 돌립니다. 많이 돌릴수록 빨라집니다.
3. 반대 방향으로 돌리면 반대로 움직이고, 역시 많이 돌릴수록 빨라집니다.
4. 조종 핸들을 좌우로 움직여 방향을 잡습니다.

화물 싣고 내리기

1. 장비 주변과 포크 아래에 사람이 없는지 확인합니다.
2. 화물이 정격 하중을 넘지 않는지, 단단히 묶여 있는지 확인합니다.
3. 화물의 무게 중심이 두 포크 사이에 오도록 포크를 화물 아래로 넣습니다.
4. 올림 버튼을 눌러 필요한 높이까지 올립니다.
5. 옮길 때는 포크를 지상 0.5m 아래로 내린 채 옮깁니다.
6. 내릴 곳에서 내림 버튼을 눌러 내려놓습니다.

작업을 마칠 때

1. 포크의 화물을 내리고 포크를 가장 낮은 위치까지 내립니다.
2. 키 스위치를 끄고 키를 뽑아 운전자나 관리자가 따로 보관합니다.
3. 장비의 먼지와 때를 닦고 "작업 후 점검"을 합니다.

06작업 후 점검

작업이 끝나면 장비를 닦고, 경고 표시·명판이 깨끗한지, 휘거나 상한 곳이 없는지 보고, 필요한 곳에 그리스를 바르고, 상한 부품은 바꿉니다.

• 경고 표시와 명판이 빠짐없이 붙어 있고 잘 보이게 유지합니다. 운전자에게 주의와 경고를 주는 표시입니다.
• 휘거나 비틀리거나 상하거나 부러진 곳이 없는지 봅니다.
• 필요한 곳에 그리스를 바릅니다.
• 상한 부품은 바꿉니다. 부품 교체는 희조산업 A/S에 문의하십시오.

07배터리 충전과 관리

24V(12V 두 개) 배터리를 전용 충전기로 충전합니다. 충전기는 단상 220V 60Hz 콘센트에 꽂습니다. 전압이 20.4V 아래면 운전하지 말고, 오래 쓰지 않을 때도 한 달에 한 번 충전합니다.

• 표시창 잔량 막대와 전압을 보고 충전합니다.
• 오래 쓰지 않을 때도 한 달에 한 번은 충전하십시오.

배터리 보관

• 깨끗하고 건조하며 환기가 잘 되는 창고에 5 ~ 40 ℃로 보관합니다.
• 햇빛이 직접 닿지 않게 하고, 열원에서 2m 이상 떨어뜨립니다.
• 해로운 물질에 닿지 않게 하고, 금속 물건이 배터리에 떨어지지 않게 합니다.
• 배터리를 거꾸로 세워 두지 말고, 충격을 주거나 무거운 것을 올리지 마십시오.
• (액식 배터리인 경우) 전해액을 넣은 채 보관하지 않는 것이 원칙입니다. 어쩔 수 없이 넣은 채 보관하면 완전히 충전하고 전해액 비중과 높이를 정해진 값으로 맞춘 뒤, 한 달이 지날 때마다 보충 충전합니다.

배터리 교체

1. 배터리 커버를 열어 떼어 냅니다.
2. 배터리 커넥터를 차체에서 뽑습니다.
3. 배터리 고정 나사를 풀어 배터리를 풉니다.
4. 들어 올리는 장비로 배터리를 들어 냅니다.
5. 새 배터리는 위의 역순으로 넣습니다.

08정비할 때 지킬 것과 권장 오일

부품은 정품 또는 원래 설계와 같은 안전 기준의 부품만 씁니다. 정비 때는 키를 끄고 포크를 가장 낮게 내립니다. 유압유는 보통 HLP 46, 기어유는 85W-90 (GL-5), 그리스는 3호 리튬 그리스입니다.

09자주 있는 증상

표시창이 안 켜짐(퓨즈·전원 스위치), 최고 높이까지 안 올라감(유압유 부족), 펌프 소리만 나고 포크가 안 움직임(밸브 막힘), 표시창은 켜지는데 포크가 안 올라감(퓨즈·보호 제어기), 기름 샘(씰·이음부). 수리는 A/S에 맡기십시오.

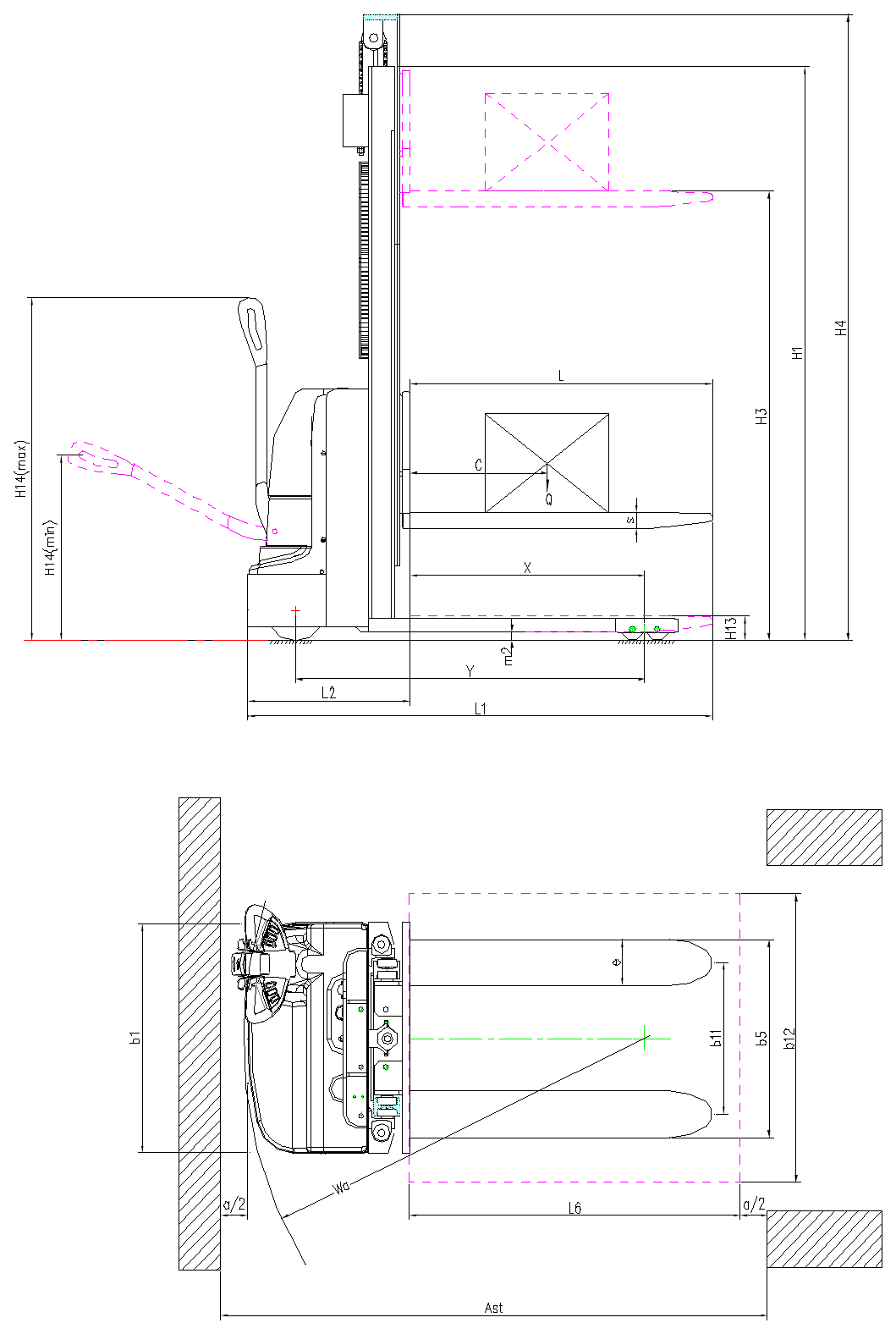

10사양

HJ-CDD15A 정격 1,500kg, HJ-CDD20A 정격 2,000kg, 하중중심 500mm. 최대 올리는 높이 1,600 ~ 3,500mm (HJ-CDD15A는 4,000mm까지). 배터리 2 × 12V / 85Ah, 실제 값은 명판을 따릅니다.
