지게차 제설 블레이드 HJ-SB1500 · SB2000 사용설명서

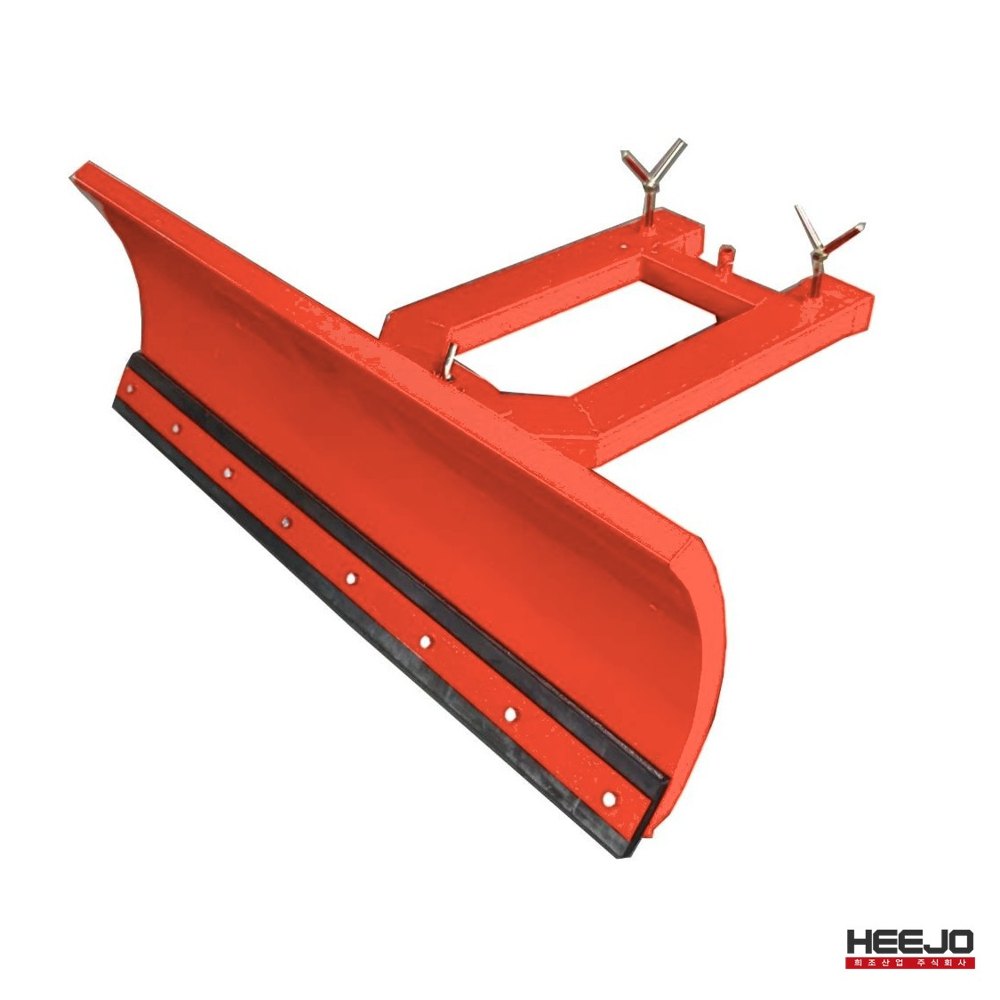

01장비 각 부분

눈을 미는 날(블레이드), 날 끝의 고무 날, 지게차 포크가 들어가는 포크 포켓 2개, 포크를 조이는 고정 손잡이 2개, 날 각도를 바꾸는 가운데 축과 각도 핀으로 이루어져 있습니다. 전기·유압 없이 지게차 포크에 끼워 씁니다.

02안전 먼저 — 이것만은 꼭

고정 손잡이 2개를 꼭 조인 뒤 쓸 것, 사람 걸음 정도로 천천히 밀 것, 턱·맨홀·배수구 덮개에 세게 부딪히지 말 것, 날 둘레에 사람이 없을 것, 짐을 들거나 사람을 태우는 데 쓰지 말 것.

• 쓰기 전에 고정 손잡이 2개가 꽉 조여 있는지 확인하세요. 풀린 채로 밀면 블레이드가 포크에서 빠집니다.
• 각도 핀이 끝까지 꽂혀 있는지 확인하세요. 빠지면 밀다가 날이 돌아갑니다.
• 밀 때는 사람 걸음 정도로 천천히 가세요. 눈 밑의 턱·연석·맨홀·배수구 덮개에 세게 부딪히면 지게차와 블레이드가 함께 충격을 받습니다.
• 날 앞과 양옆에 사람이 없는지 보고 움직이세요. 밀려 나가는 눈과 얼음 덩어리도 사람 쪽으로 보내지 마세요.
• 포크를 아래로 눌러 지게차 앞을 띄우지 마세요. 날은 바닥에 가볍게 닿기만 하면 됩니다.
• 눈을 미는 장비입니다. 짐을 들거나 사람을 태우거나 다른 물건을 끄는 데 쓰지 마세요.
• 뒤로 갈 때는 날을 바닥에서 조금 들어 주세요.
• 날 각도를 바꾸거나 고무 날을 갈 때는 지게차 시동을 끄고 날을 바닥에 내려놓은 뒤 하세요.

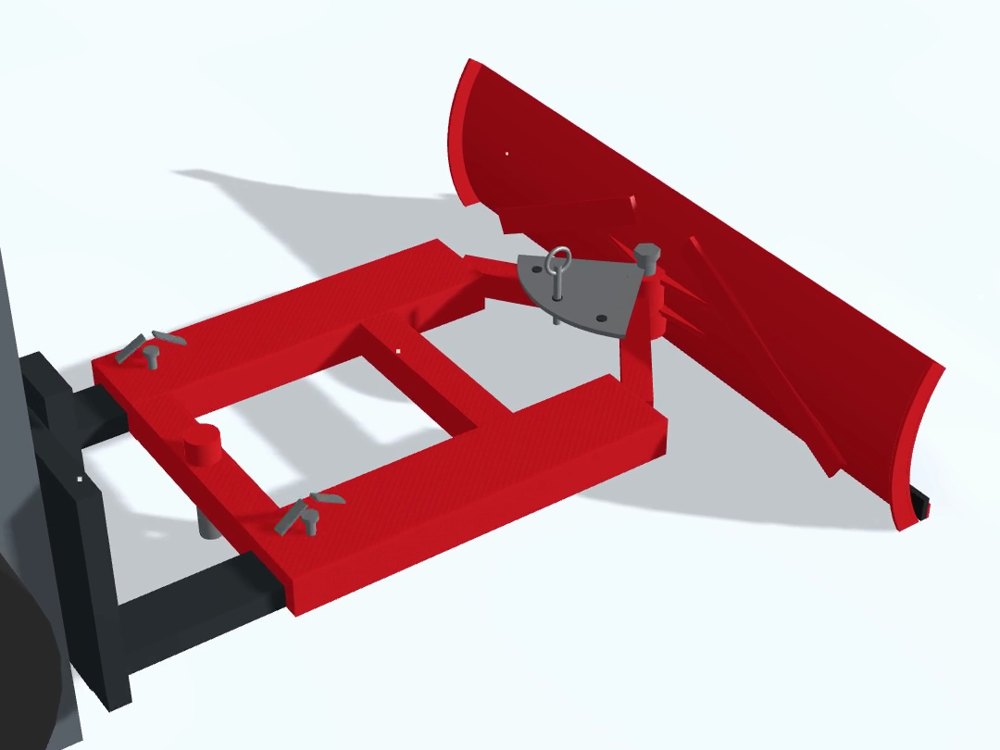

03맞는 지게차 · 끼우기

포크 단면이 폭 160 × 두께 60mm 안이면 들어갑니다. 포크 간격을 포켓에 맞추고 포크를 끝까지 밀어 넣은 뒤 고정 손잡이 2개를 조이고, 살짝 들어 흔들어 보아 단단한지 확인합니다.

포크 포켓 안쪽은 폭 160 × 높이 60mm입니다. 포크 단면이 이보다 작으면 들어갑니다. 블레이드 무게는 70~93kg이라 일반 지게차라면 무게 걱정은 없습니다. 포크가 두꺼워 안 들어가거나 포크 간격이 맞지 않으면 사진과 포크 치수를 보내 주세요.

1. 블레이드를 평평한 바닥에 둡니다. 고정 손잡이 2개를 풀어 둡니다.
2. 지게차 포크 간격을 두 포켓 간격에 맞춥니다.
3. 포크를 바닥 가까이 낮추고 천천히 앞으로 가 포켓 안에 끝까지 밀어 넣습니다.
4. 고정 손잡이 2개를 손으로 끝까지 돌려 포크를 조입니다.
5. 블레이드를 바닥에서 조금 들고 앞뒤로 흔들어 봅니다. 흔들리면 손잡이를 다시 조입니다.

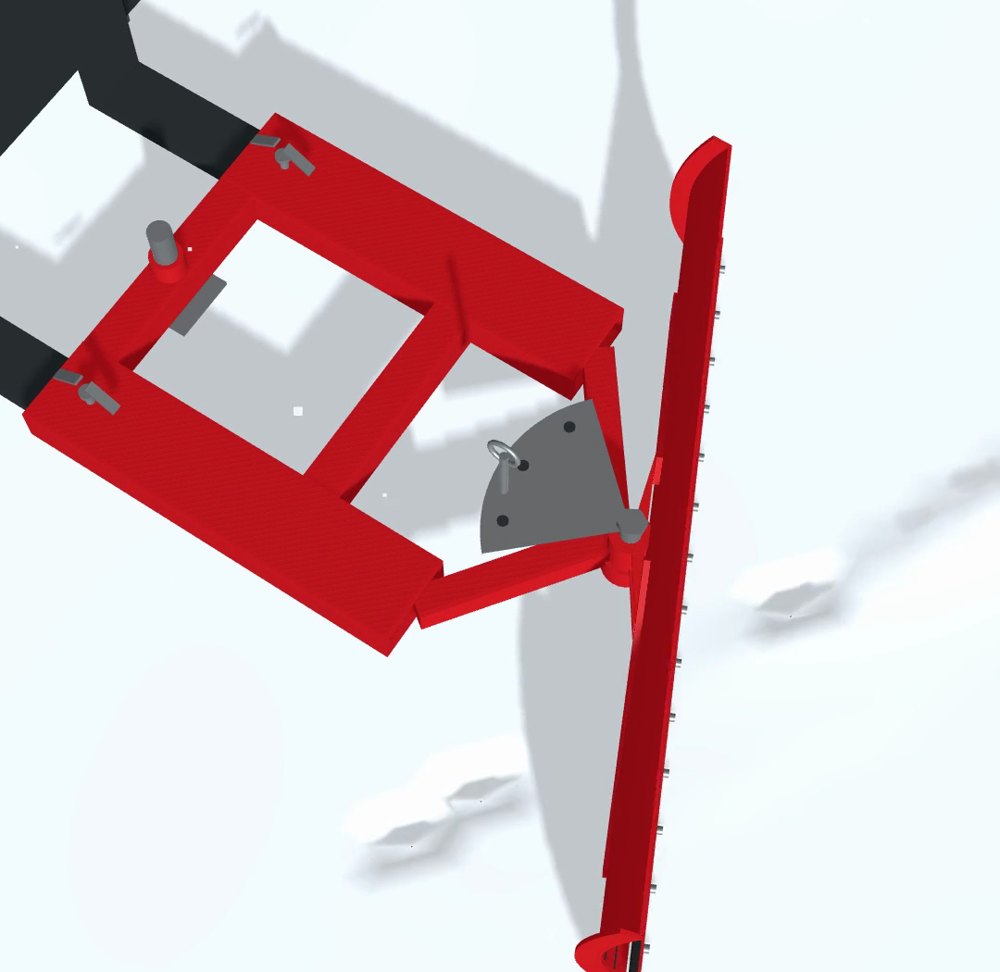

04날 각도 바꾸기 — 3단

날을 바닥에 내리고 시동을 끈 뒤, 각도 핀을 빼고 날을 왼쪽·가운데·오른쪽 중 하나로 돌려 핀을 다시 끝까지 꽂습니다. 비스듬히 두면 밀린 눈이 한쪽 옆으로 빠져 길 가장자리에 쌓입니다.

1. 날을 바닥에 내리고 지게차 시동을 끕니다.
2. 각도 핀을 뽑습니다. 날에 눈이 많이 붙어 있으면 털어 내야 잘 돌아갑니다.
3. 날을 손으로 밀어 왼쪽·가운데·오른쪽 중 원하는 자리로 돌립니다.
4. 구멍이 맞으면 각도 핀을 끝까지 꽂습니다. 빠짐 방지 고리가 있으면 걸어 둡니다.

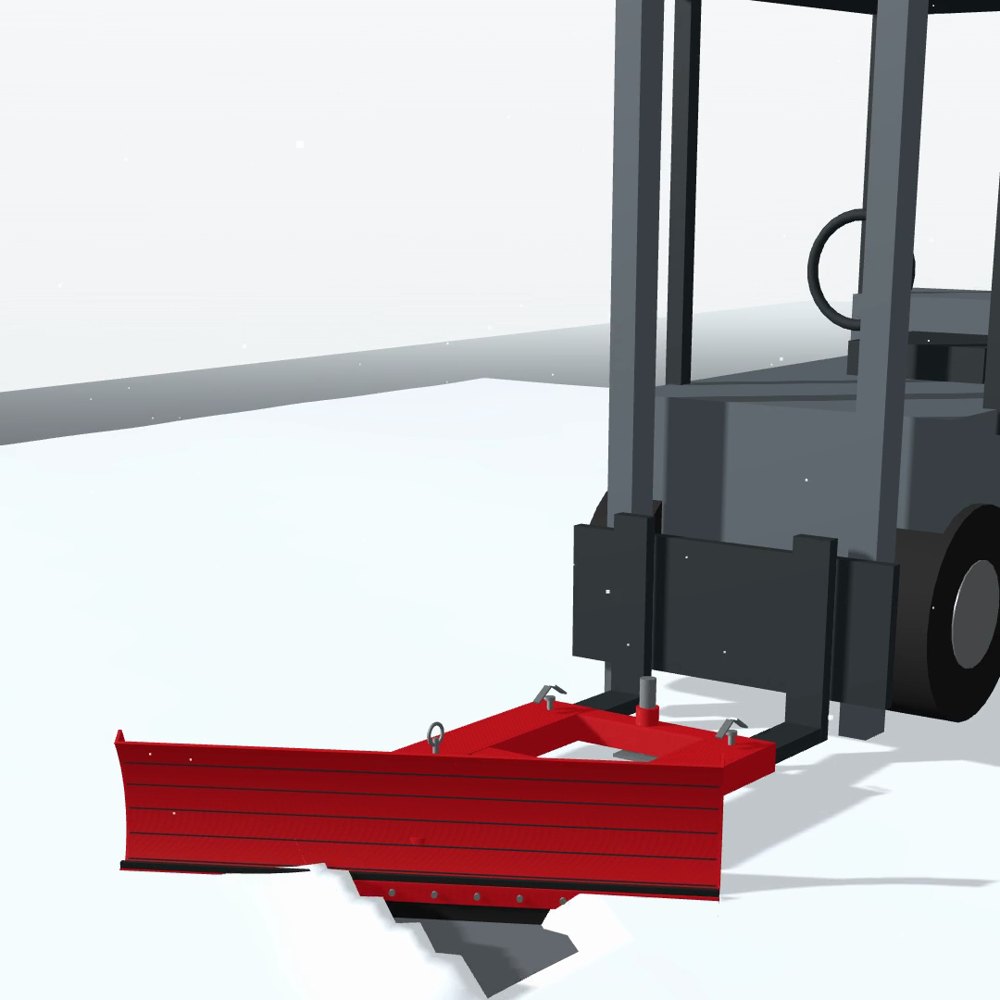

05눈 밀기

포크 높이로 고무 날이 바닥에 가볍게 닿게 맞추고 천천히 앞으로 밉니다. 많이 쌓인 눈은 한 번에 다 밀지 말고 폭을 겹쳐 여러 번 나눠 밉니다. 떠서 옮겨야 하면 제설 버킷(HJ-SBK)을 씁니다.

• 지게차 기둥을 똑바로 세우고 포크를 내려 고무 날이 바닥에 가볍게 닿게 합니다. 너무 누르면 고무 날이 빨리 닳고 지게차 앞이 뜹니다.
• 사람 걸음 정도로 천천히 앞으로 밉니다. 날 앞에 눈이 넘칠 만큼 쌓이면 잠깐 멈추고 옆으로 빼낸 뒤 이어 갑니다.
• 깊은 눈은 한 번에 밀지 말고 날 폭을 반쯤 겹쳐 여러 번 나눠 밉니다.
• 눈이 얼어 굳기 전에 미는 것이 가장 쉽습니다. 단단한 얼음을 깨는 데는 쓰지 마세요.
• 모은 눈을 다른 곳으로 옮기거나 트럭에 실어야 하면 제설 버킷(HJ-SBK)을 쓰세요.

06쓰고 난 뒤 · 보관 · 고무 날 교체

쓰고 나면 눈과 염화칼슘을 물로 씻어 말리고, 가운데 축·각도 핀·고정 손잡이 나사에 그리스나 기름을 바릅니다. 고무 날이 닳아 바닥에 눈이 남으면 볼트를 풀어 새 고무 날로 갈고, 철 날이 바닥에 닿기 전에 바꿔야 합니다.

• 쓰고 나면 눈·염화칼슘을 물로 씻고 말려 주세요. 염화칼슘이 남으면 금방 녹이 습니다.
• 가운데 축과 각도 핀, 고정 손잡이 나사에 그리스나 기름을 발라 두면 겨울 내내 잘 돌아갑니다.
• 칠이 벗겨진 곳은 녹이 슬기 전에 덧칠해 주세요.
• 겨울이 끝나면 씻고 말려 지붕 있는 곳에 세워 보관합니다. 고무 날이 눌리지 않게 날을 바닥에서 띄워 두면 좋습니다.

1. 고무 날이 닳아 바닥에 얇게 눈이 남기 시작하면 바꿀 때입니다. 철판 날 끝이 바닥에 닿기 전에 바꾸세요.
2. 날을 바닥에 내리고 지게차 시동을 끈 뒤, 고무 날을 누르고 있는 볼트를 모두 풉니다.
3. 새 고무 날을 같은 자리에 대고 볼트를 고르게 조입니다.

07이럴 땐 이렇게

바닥에 눈이 얇게 남으면 포크 높이나 고무 날 닳음을, 블레이드가 흔들리면 고정 손잡이를, 각도 핀이 안 빠지면 날 무게를 빼고 그리스를 봅니다.

08사양

HJ-SB1500은 날 폭 1,500mm · 높이 450mm · 약 70kg으로 재고 출고, HJ-SB2000은 폭 2,000mm · 약 93kg 주문 제작. 포크 포켓은 둘 다 160 × 60mm.
