1 / 2탑브레이크 4인치 (3340)

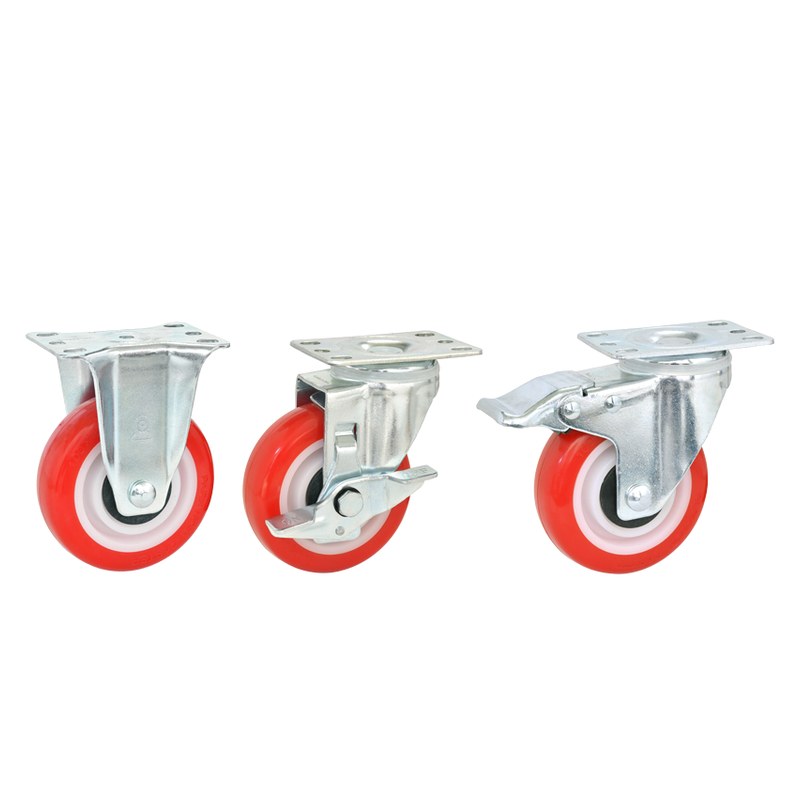

탑브레이크 캐스터 3340 시리즈 (4인치)

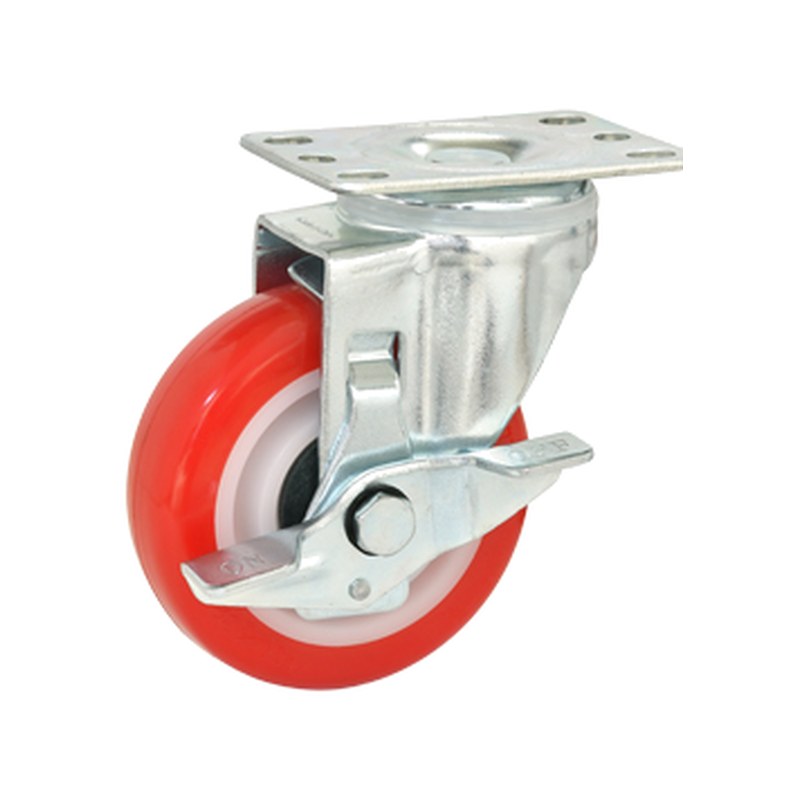

페달 한 번으로 바퀴와 회전을 동시에 잠그는 탑브레이크의 4인치입니다. 탑브레이크 캐스터 3340 시리즈 (4인치). 휠 재질: PVC, 우레탄 B/R, 우레탄(회색), 고무(ER) B/R, SR, SR TG 외.
핵심 특장점
- 페달 1회로 휠+회전 동시 잠금(탑브레이크)
- 일반 브레이크형도 선택 가능
- 요크·휠셋트 부품 단품 공급
내 장비 구성하기
모델을 고르세요. 고른 그대로 견적으로 접수됩니다. 금액은 견적으로 안내드립니다.
코드 읽는 법
다른 회사 제품은 3340-□-□-□ 처럼 하이픈으로 여러 칸을 이어 쓰기도 합니다. 그 코드는 회사마다 뜻이 달라 저희 표기와 바로 맞지 않습니다 — 바퀴 사진이나 구매처를 알려주시면 어느 제품에 해당하는지 확인해 드립니다.
재질 고르기 — 사진 속 휠 색으로 구분하세요
규격 (12개 품번)
| 품번 | 바퀴 | 바퀴 지름 | 전체 높이 | 허용 하중(1개) | 베어링 |
|---|---|---|---|---|---|
| 3340 PVC | PVC | 100mm | 131mm | 75kg | 베어링 6202 |
| 3340 PUB | 우레탄 B/R | 100mm | 131mm | 105kg | 베어링 6202 |
| 3340 PU(회색) | 우레탄(회색) | 100mm | 131mm | 80kg | 부싱(베어링 없음) |
| 3340 ERB | 고무(ER) B/R | 100mm | 131mm | 80kg | 베어링 6202 |
| 3340 SR | SR | 100mm | 131mm | 70kg | 부싱(베어링 없음) |
| 3340 SR TG | SR TG | 100mm | 131mm | 70kg | 베어링 6202 |
| 3340 NYL | 나일론 | 100mm | 131mm | 115kg | 부싱(베어링 없음) |
| 3340 LDP | LDP | 100mm | 131mm | 100kg | 부싱(베어링 없음) |
| 3340(제전용) | 제전용 | 100mm | 131mm | 115kg | 베어링 6202 |
| 3340 MCB | MC나일론 B/R | 100mm | 131mm | 115kg | 베어링 6000 |
| 3340 MC | MC나일론 | 100mm | 131mm | 115kg | 부싱(베어링 없음) |
| 3340 HPUB | HPU B/R | 100mm | 131mm | 110kg | 베어링 6000 |
장착 치수
| 크기 | 판 크기(mm) | 구멍 간격(mm) | 볼트형(나사, 길이) |
|---|---|---|---|
| 3340 | 95×66 | 71~78×45 | 5/8×11산, 27 / M16×2.0P, 27 |
크기는 품번 앞 네 자리입니다. 구멍 간격이 76~92처럼 범위면 긴 구멍이라 그 사이 어느 간격이든 맞습니다. 판 크기·구멍 간격·전체 높이가 같으면 쓰시던 캐스터를 그대로 바꿔 달 수 있습니다. 치수는 도면 기준입니다.
도면 다운로드 — CAD·PDF (8개)
모델별 도면입니다. CAD 설계에는 DXF(압축), 치수 확인에는 PDF를 받으세요.
자주 묻는 질문
탑브레이크 캐스터 3340 시리즈 (4인치) 제품군은 어떤 모델로 구성되어 있나요?
탑브레이크 캐스터 3340 시리즈 (4인치) 제품군은 캐스터 계열로 3340 PVC, 3340 PUB, 3340 PU(회색), 3340 ERB, 3340 SR, 3340 SR TG 등 총 12개 모델로 구성되어 있습니다. 모델별 상세 사양은 본 페이지의 사양 비교표를 참고해 주세요.
탑브레이크 캐스터 3340 시리즈 (4인치)의 사양을 현장 조건에 맞게 변경(주문제작)할 수 있나요?
캐스터는 규격품이라 별도 제작 없이 라인업 안에서 고릅니다. 견적 문의에서 모델과 제공 형식(회전·고정·브레이크 등)을 고르시면 되고, 고르신 모델에 있는 형식만 표시됩니다. 휠 재질이나 SUS·제전·고온처럼 라인업으로 갈리는 조건은 용도를 남겨 주시면 취급 중인 규격 안에서 맞는 것을 확인해 안내드립니다.
탑브레이크 캐스터 3340 시리즈 (4인치) 구매는 어떻게 하나요?
본 페이지의 "희조샵에서 구매" 버튼을 누르면 희조샵의 이 시리즈 상품으로 이동합니다. 품번과 형식(회전·고정·브레이크 등)을 골라 바로 주문하실 수 있고, 규격·장착 치수·도면도 상품 페이지에 있습니다.
탑브레이크 캐스터 3340 시리즈 (4인치) 구매 후 A/S는 어떻게 진행되나요?
희조산업은 전국 직영 A/S 체계를 운영하며, 납품 후 1년간 자체 하자에 대해 무상 보증을 지원합니다. A/S 접수 시 본사 전담 엔지니어가 직접 현장을 방문해 조치합니다.
