1 / 5확장형 완전동 스태커 WSS15H
희조 확장형(스트래들) 완전동 스태커 (HJ-WSS15H)
지지다리(스트래들 레그) 폭을 1150~1430mm까지 조절할 수 있어 다양한 규격의 파레트에 대응하는 완전동 스태커입니다. 낮은 하부 프레임으로 안정성을 높이고, 200~800mm 범위에서 포크 폭을 조절해 여러 작업 환경에 유연하게 대응합니다. 벨리 버튼·전자 브레이크·비상정지·거북이 모드 등 안전 사양이 기본입니다.
현장에서는 핸드리프트, 전동리프트, 스태커, 오더피커 등으로도 부릅니다.
핵심 특장점

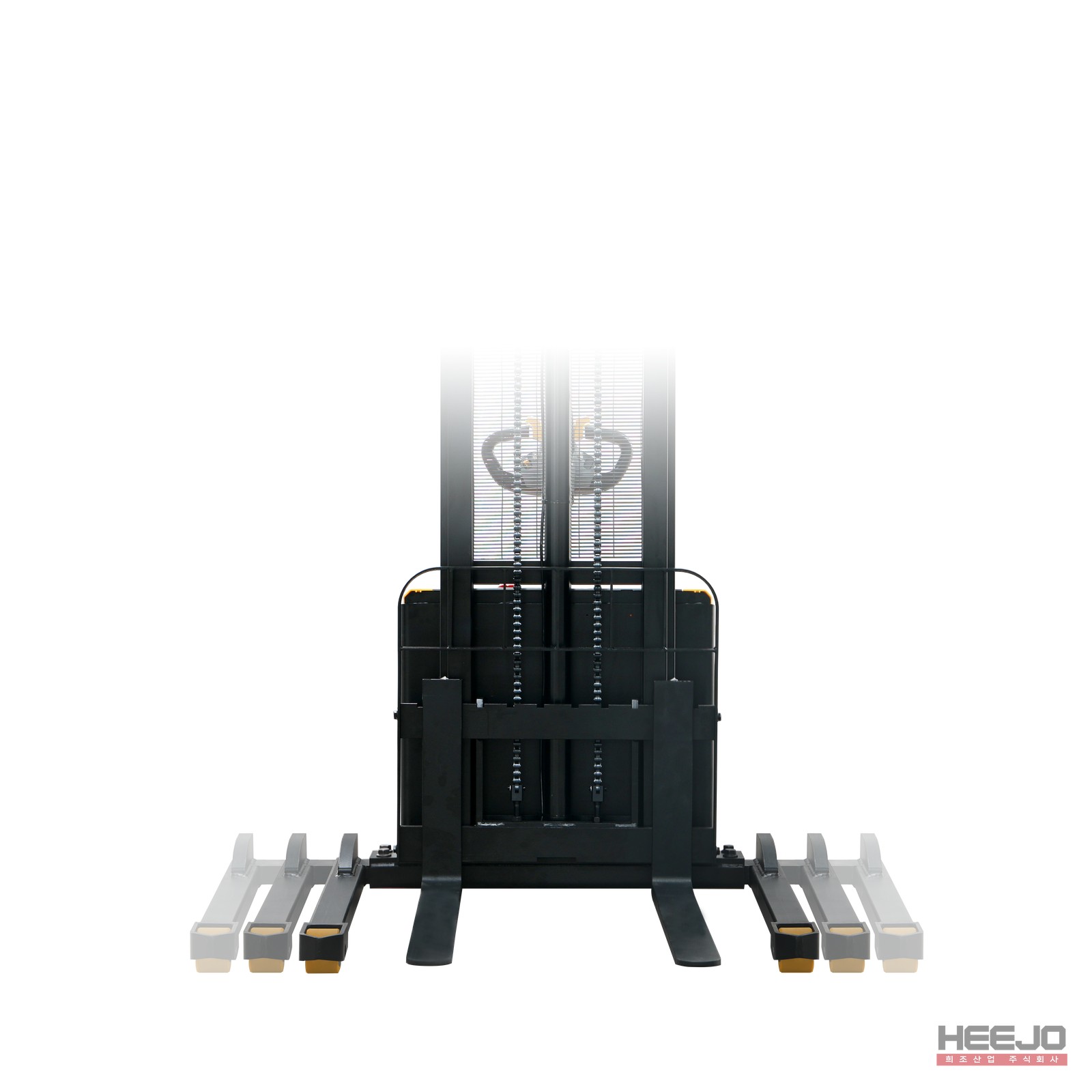

- 지지다리 외측폭 1150/1290/1430mm로 조절 가능해 다양한 파레트 규격 대응
- 포크 폭 200~800mm 범위에서 조절 가능
- 비례 제어 방식으로 승강 속도를 부드럽고 정밀하게 조절
- 이중 체인 설계와 실린더 폭발방지 밸브로 안전한 하강 보장
- 고소 작업 시(포크 500mm 이상) 주행속도 자동 2km/h로 감속
- 납축 배터리 24V/71Ah 기본, 89Ah 업그레이드 가능
- 벨리 버튼(비상 역행 스위치) 기본 — 핸들과 장애물 사이에 몸이 끼면 눌리는 즉시 반대 방향으로 빠져나옵니다
- 핸들을 놓으면 전자 브레이크가 자동으로 잡히고, 비상정지 버튼·키 스위치·거북이(저속) 모드 스위치를 기본 장착
- 정격을 넘는 하중은 올라가지 않으며(유압 압력 스위치), 배터리 저전압·컨트롤러 과열 시 스스로 출력을 제한합니다
- 강철 메쉬 커버 기본 장착 — 마스트 뒤 그물망이 화물이 작업자 쪽으로 넘어오는 것을 막습니다
사용설명서
정격 1,500kg 보행식 전동 스태커의 안전 수칙과 사용 방법입니다. 지켜야 할 것과 하면 안 되는 것, 운전 전 점검 15항목, 운전·주차 방법, 배터리 충전, 표시창 코드, 보증과 A/S 안내를 담았습니다. 로그인 없이 웹에서 바로 보시거나 인쇄하실 수 있습니다.
견적 전에 비교해 보세요
같은 일을 하는 장비 중 하중·높이·움직이는 방식이 조금씩 다른 것들입니다.
내 장비 구성하기
모델을 고르고 필요한 옵션을 더하세요. 고른 그대로 견적으로 접수됩니다. 금액은 견적으로 안내드립니다.
리프팅 높이 고르기
하나만 고를 수 있습니다.
옵션 고르기
여러 개를 고를 수 있습니다. 금액은 견적으로 안내드립니다.
안전장치 짚어보기
전부 기본 장착입니다. 옵션이 아닙니다. 번호를 누르면 설명이 나옵니다.
- 1비상정지 버튼누르면 모든 전원이 끊깁니다. 돌려서 풀기 전까지 아무것도 움직이지 않습니다.
- 2키 스위치키를 뽑으면 아무도 못 씁니다. 자리를 비울 때는 키부터 뽑습니다.
- 3자기 진단 표시창배터리 잔량과 오류코드가 뜹니다. 벨리 버튼 걸림·브레이크 이상·저전압·과열이 각각 다른 번호라 전화로 번호만 불러 주시면 됩니다.
- 4주행 레버(비례 제어)나비 모양 레버를 미는 만큼만 움직입니다. 살짝 밀면 천천히, 끝까지 밀면 4km/h.
- 5벨리 버튼(비상 역행 스위치)핸들 머리 끝의 빨간 부분. 후진하다 벽과 핸들 사이에 몸이 끼면, 배로 눌리는 즉시 반대로 빠져나옵니다.

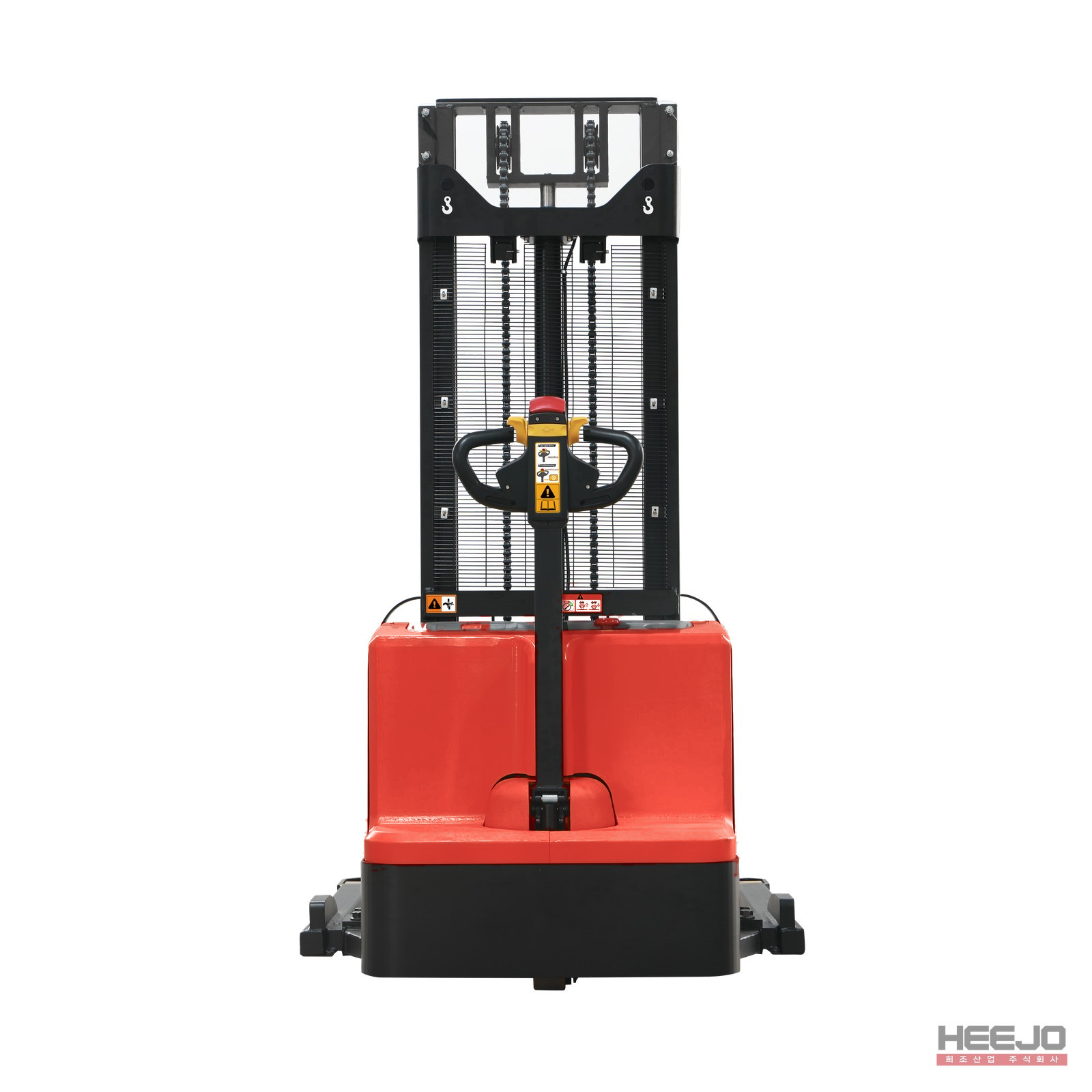

- 조작부. 번호를 누르면 설명이 나옵니다.
- 1틸러 핸들 · 전자 브레이크핸들을 놓으면 브레이크가 저절로 잡힙니다. 핸들을 세워도, 끝까지 눕혀도 섭니다. 경사에서도 밀리지 않습니다.
- 2마스트 · 이중 체인포크를 끌어올리는 체인이 두 가닥. 한 가닥에 문제가 생겨도 화물이 떨어지지 않습니다. C+H 채널 구조라 높이 올려도 휘지 않습니다.
- 3리프트 실린더 · 폭발방지 밸브유압 호스가 터져도 포크가 급강하하지 않고 천천히 내려옵니다.
- 4고소 감속포크가 500mm 이상 올라가면 주행이 자동으로 2km/h로 제한됩니다. 무게중심이 높은 채로 빨리 달릴 수 없습니다.
- 5지지다리 · 낮은 프레임지지다리(스트래들 레그) 폭을 1150~1430mm로 조절해 파레트 규격에 맞추고, 낮은 하부 프레임으로 안정성을 높였습니다.
- 6구동부 · 과부하/저전압/과열 보호정격을 넘는 하중은 올라가지 않습니다. 배터리가 낮으면 출력을 줄이고, 컨트롤러가 85°C를 넘으면 스스로 쉽니다.

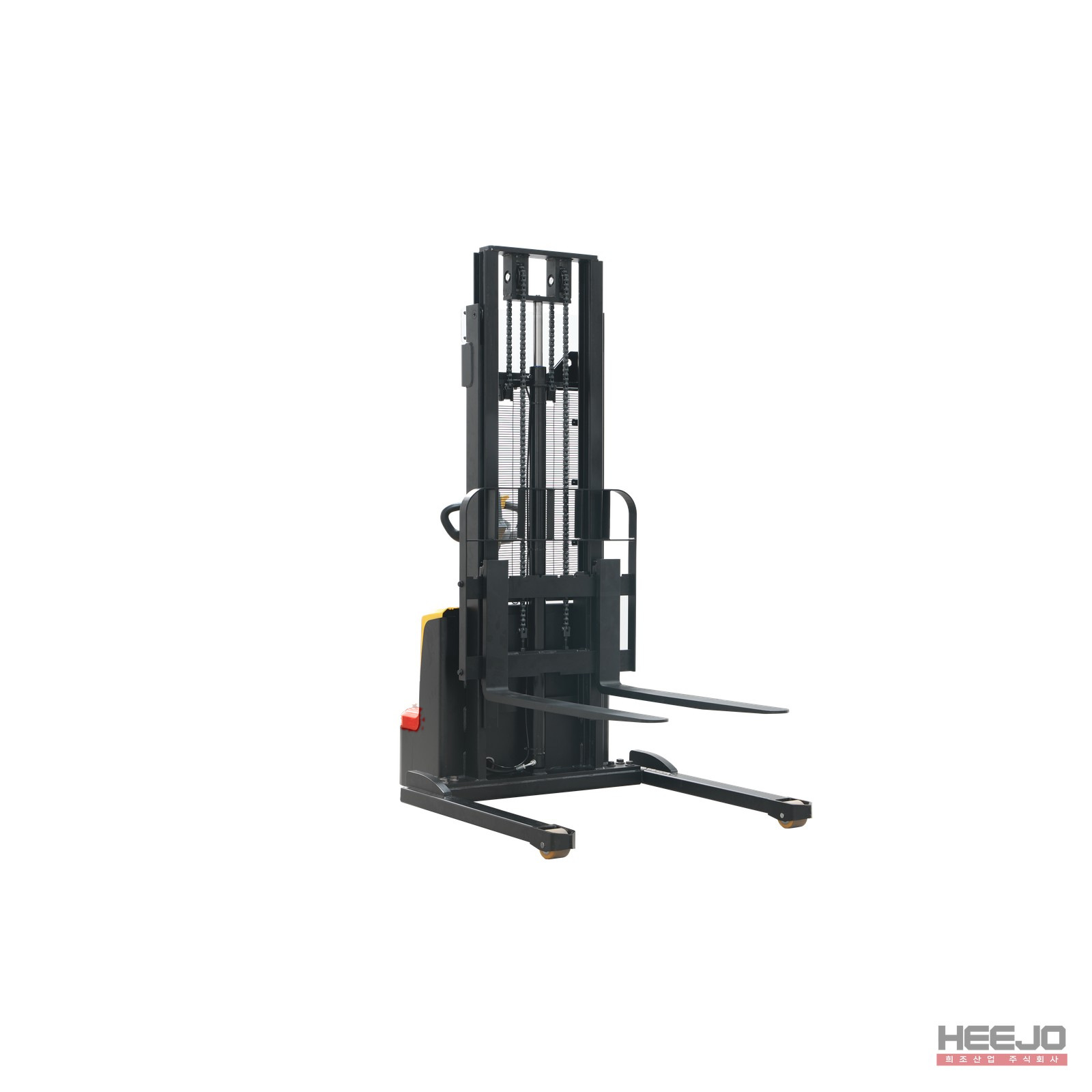

- 차체. 번호를 누르면 설명이 나옵니다. (쇼츠 화면을 잘라 쓴 임시 사진 — 정면·옆·마스트 사진이 오면 교체)
매일 시작 전 30초 점검 — 일일 점검표 A4 내려받기. 벨리 버튼·경적·승강 세 가지만 매일 확인하면 사고의 대부분을 막습니다.
참고할 가이드
- 완전동 스태커 안전 사양 — HJ-WS·WSS 시리즈가 사람과 화물을 지키는 열두 가지 →1.2~1.5톤을 3.5~4m까지 올리는 장비는 힘이 센 만큼 멈추는 법이 더 중요합니다. HJ-WS12H·WS12H-FL·WS15H·WSS15H에 기본으로 들어…
- 스태커 고르는 법 — 용량·인상높이·전원 세 축이면 끝난다 →스태커 선정은 세 축이면 끝납니다. 인상높이는 필요 높이보다 여유 있게(2.7m가 필요하면 3m 모델), 용량은 최고 높이에서 줄어드는 점을 감안해서, 그리고 수…
- 전동 스태커 포크가 안 올라가거나 저절로 내려올 때 — 직접 볼 것 세 가지와 바로 멈춰야 할 때 →포크가 안 올라가면 짐 무게·배터리 잔량·유압유 세 가지를 먼저 봅니다. 모터 소리는 나는데 포크가 그대로면 밸브 쪽입니다. 포크가 저절로 내려오면 사람이 다칠 …
맞는 파레트
파레트 구멍이 이 포크보다 크면 들어갑니다. 파레트를 앞에서 보고 아래 포크 크기와 비교해 보세요.
숫자가 딱 맞으면 넣고 뺄 때 빡빡하니 여유 있는 모델이 편합니다. 애매하면 파레트 앞면 사진에 줄자를 대서 보내 주세요.
모델별 사양 비교 (1개 모델)
| 항목 | HJ-WSS15H |
|---|---|
| 적재하중 (kg) | 1500 |
| 끝까지 올렸을 때 실을 수 있는 무게 (kg) | 1500 / 1500 / 1500 / 1150 / 1050 |
| 리프팅 높이 (mm) | 2000 / 2500 / 3000 / 3300 / 3500 |
| 하강 시 마스트 높이 (mm) | 1520 / 1770 / 2020 / 2170 / 2270 |
| 최대 확장 마스트 높이 (mm) | 2520 / 3020 / 3520 / 3820 / 4020 |
| 지지다리 외측폭 (mm) | 1150 / 1290 / 1430 |
| 지지다리 내측폭 (mm) | 970 / 1110 / 1250 |
| 지지다리 높이 (mm) | 100 |
| 자체중량 (배터리 포함, kg) | 628 / 651 / 681 / 713 / 749 (71Ah 기준) |
| 배터리 (V/Ah) | 24V/71Ah 납축전지(표준), 24V/89Ah(옵션) |
| 포크 최저 높이 (mm) | 60 |
| 포크 외폭 (mm) | 200~800 |
| 포크 한쪽 폭 (mm) | 100 |
자주 묻는 질문
희조 확장형(스트래들) 완전동 스태커 (HJ-WSS15H) 제품군은 어떤 모델로 구성되어 있나요?
희조 확장형(스트래들) 완전동 스태커 (HJ-WSS15H)(HJ-WSS15H) 제품군은 스태커 계열 제품입니다. 상세 사양은 본 페이지의 사양표를 참고해 주세요.
희조 확장형(스트래들) 완전동 스태커 (HJ-WSS15H)의 사양을 현장 조건에 맞게 변경(주문제작)할 수 있나요?
네, 가능합니다. 포크 길이 변경, 인상높이(마스트) 변경, 지지대·내폭 변경, 배터리 추가/용량 변경 등 현장 조건에 맞춘 사양 변경을 지원하며, 견적 문의 시 필요한 옵션을 선택해 요청하실 수 있습니다. 옵션별 제작 가능 여부와 추가 비용은 담당자가 확인 후 안내드립니다.
희조 확장형(스트래들) 완전동 스태커 (HJ-WSS15H) 견적은 어떻게 요청하나요?
본 페이지의 "견적 문의하기" 버튼을 눌러 필요한 모델과 옵션, 수량을 선택해 요청하시면 접수 즉시 담당자에게 전달되며, 영업일 기준 1~2일 내 회신드립니다. 해외 제작 확인이 필요한 사양은 회신이 며칠 더 걸릴 수 있습니다.
희조 확장형(스트래들) 완전동 스태커 (HJ-WSS15H) 구매 후 A/S는 어떻게 진행되나요?
희조산업은 전국 직영 A/S 체계를 운영하며, 납품 후 1년간 자체 하자에 대해 무상 보증을 지원합니다. A/S 접수 시 본사 전담 엔지니어가 직접 현장을 방문해 조치합니다.
희조 확장형(스트래들) 완전동 스태커 (HJ-WSS15H)은 현장에서 "핸드리프트", "전동리프트", "스태커" 등으로도 부르던데 같은 제품인가요?
네, 같은 제품입니다. 현장에서는 핸드리프트, 전동리프트, 스태커, 오더피커, 전동핸드리프트, 리치형지게차 등으로 부르는 경우가 많은데, 희조산업에서는 정식 명칭인 '스태커' 계열로 안내드립니다.
