수동 테이블 리프트 HJ-TB500 사용설명서

01장비 각 부분

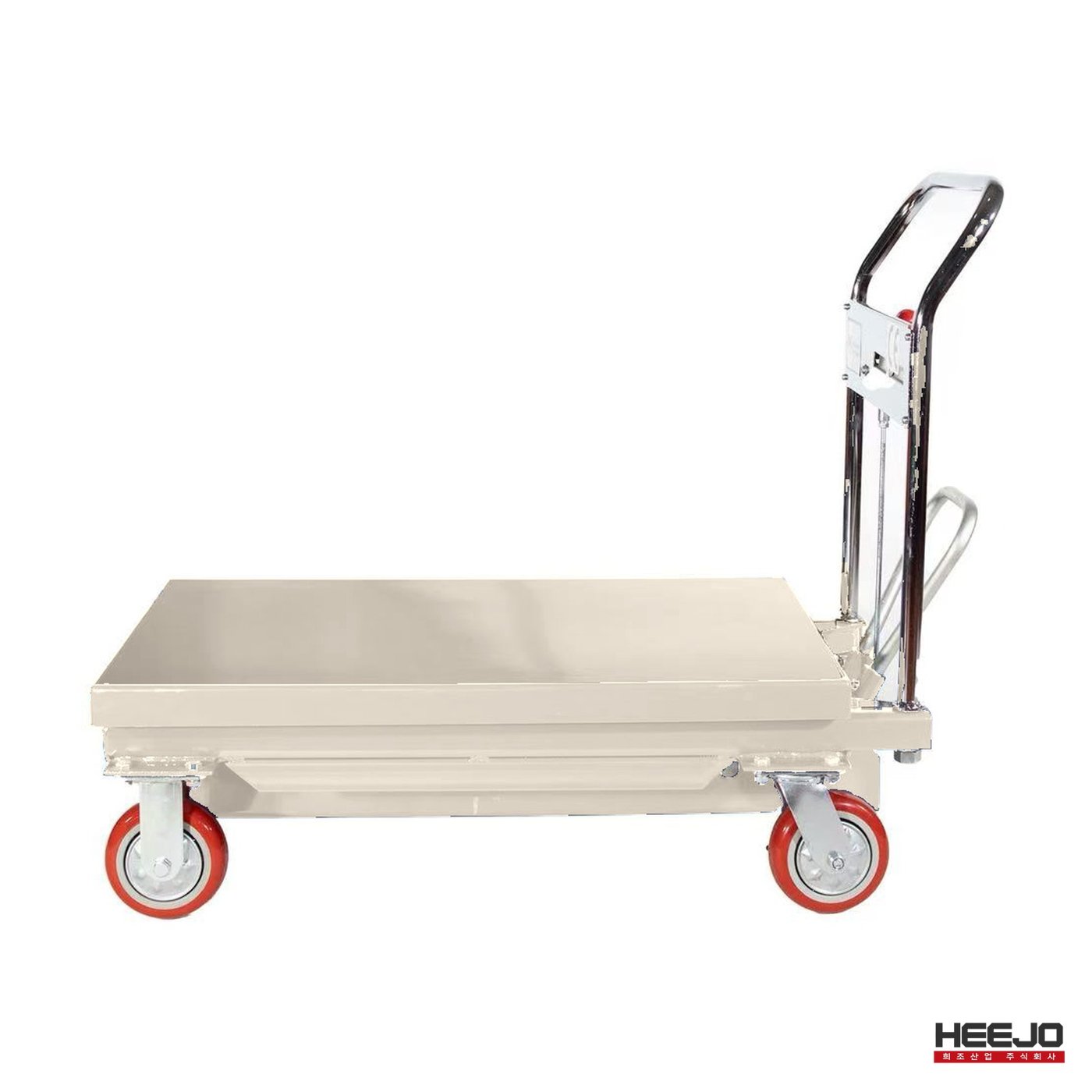

상판, 가위 다리, 유압 실린더(펌프 일체), 발판 페달, 하강 레버, 밀대 손잡이, 브레이크 달린 6인치 바퀴로 이루어져 있습니다.

발판 페달을 밟으면 유압 실린더가 가위 다리를 밀어 상판이 올라갑니다. 밀대 손잡이에 달린 하강 레버를 누르면 실린더의 기름이 빠지면서 천천히 내려갑니다. 전기를 쓰지 않습니다.

02안전 먼저 — 이것만은 꼭

정격 500kg을 넘기지 말 것, 상판에 사람이 타지 말 것, 상판을 올린 채 옮기지 말 것, 평평한 바닥에서만 쓸 것, 내릴 때는 레버를 천천히 누르고 상판 아래에 손발을 두지 말 것.

• 조립하거나 쓰기 전에 이 설명서를 끝까지 읽어 주세요.
• 장비와 설명서의 경고 표시를 읽고 따라 주세요. 경고 표시가 떨어지거나 안 보이면 새로 붙여 주세요.
• 테이블 리프트를 원래 용도 외에 쓰지 마세요.
• 쓰기 전에 움직이는 부분이 어긋나거나 걸리지 않는지, 부서진 부품이 없는지 확인하고, 손상된 곳은 고친 뒤 쓰세요.
• 사람이 상판에 앉거나 타지 마세요. 상판이 기울면 크게 다칠 수 있습니다.
• 정격 하중(500kg)을 넘겨 싣지 마세요.
• 짐을 올리거나 옮기기 전에 짐을 고정하세요. 상판을 올린 채로 옮기지 마세요.
• 평평하고 매끈한 바닥에서만 쓰세요.
• 내릴 때는 하강 레버를 천천히 눌러 속도를 조절하고, 내려가는 동안 상판 아래에 손·발을 두지 마세요.

03처음 받았을 때 — 구성품과 조립

상자를 열어 운송 중 손상을 확인한 뒤, 밀대 손잡이·하강 레버 연결·발판 페달 순서로 조립합니다.

상자를 열어 운송 중 손상이 없는지 확인하고, 손상이 있으면 바로 판매처와 운송사에 알려 주세요.

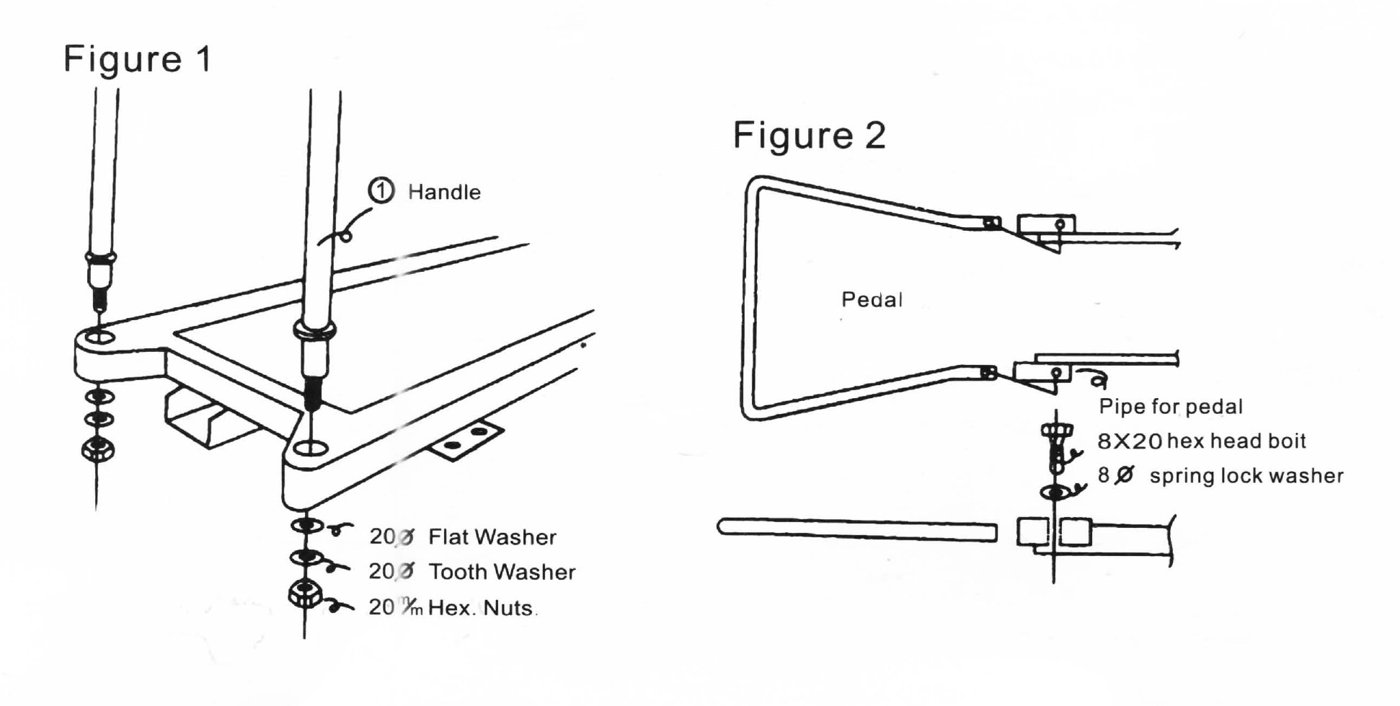

1. 밀대 손잡이를 본체에 20mm 평와셔·톱니 와셔·너트로 끼웁니다. 아직 꽉 조이지 마세요. (그림 1)

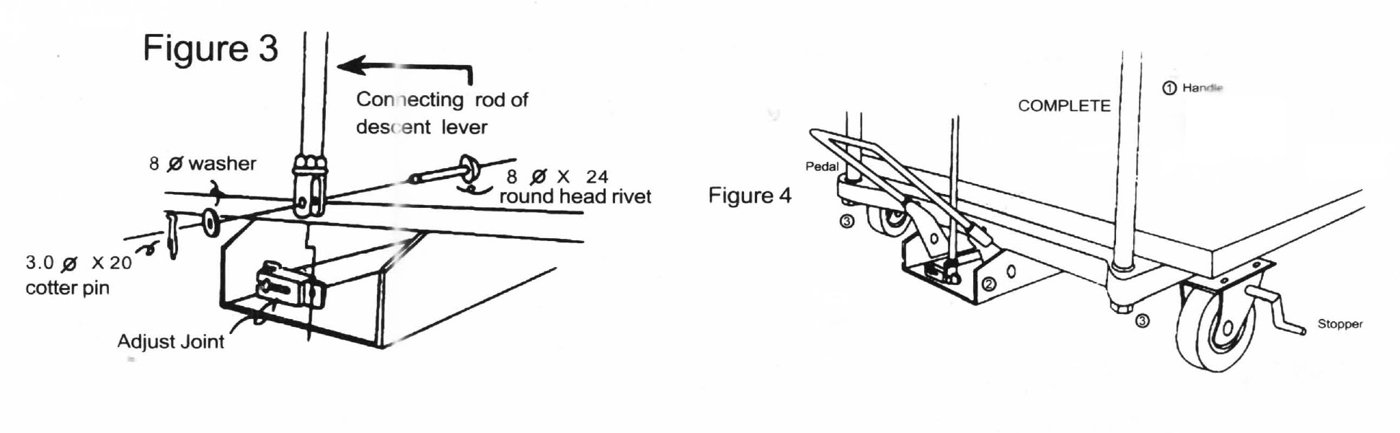

2. 하강 레버의 연결 로드를 조절 이음쇠에 φ8×24 리벳, 8mm 와셔, 3.0×20 분할 핀으로 연결합니다. (그림 3)
3. 1번의 와셔와 너트를 꽉 조여 손잡이를 고정합니다.
4. 발판 페달을 8mm 스프링 와셔와 M8×20 볼트로 끼웁니다. (그림 2·4)

04올리기 · 내리기

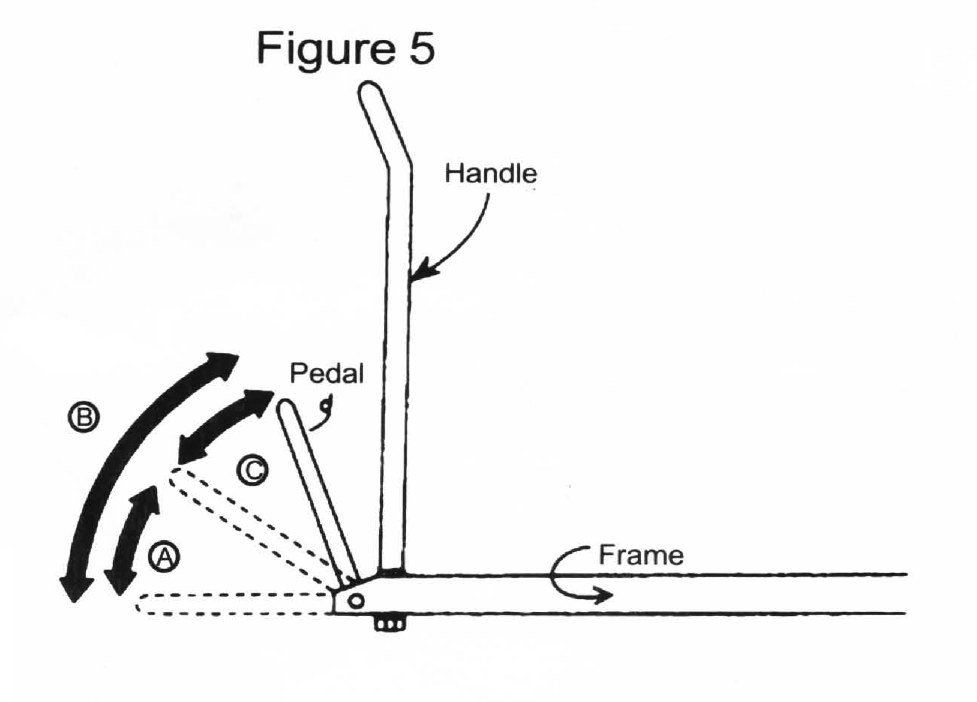

바퀴 브레이크를 잠그고 발판 페달을 밟아 올립니다(맨 위까지 약 25번). 하강 레버를 누르면 천천히 내려가고, 누르는 힘으로 속도를 조절합니다.

05하강 속도 조절 · 공기 빼기

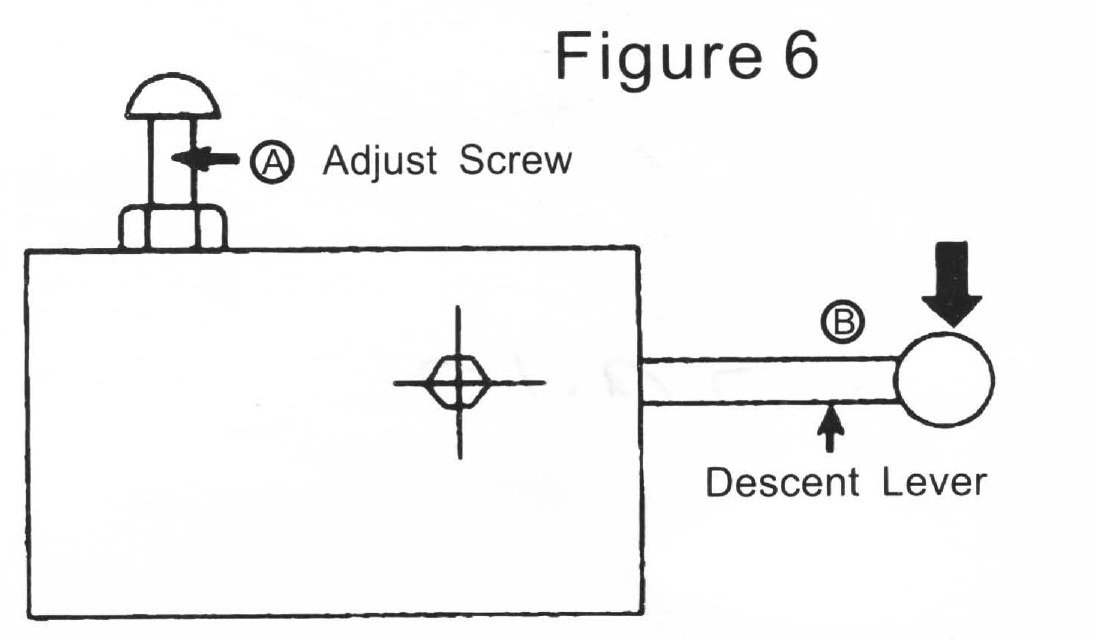

하강 속도는 출고 때 맞춰져 있고, 조절 나사(A)로 빠르게·느리게 바꿉니다. 처음 받았을 때 펌프질이 헛돌면 상판을 끝까지 몇 번 올렸다 내려 공기를 뺍니다.

하강 속도는 출고 때 맞춰져 있습니다. 더 빠르게 또는 느리게 하려면 조절 나사(A)를 돌려 맞춥니다.

06점검 · 유압유 보충

매달 움직이는 부분에 두 번 그리스, 바퀴 상태 확인, 쓰지 않을 땐 상판을 끝까지 내려 보관. 유압유는 출고 때 약 0.35L — 부족하면 상판을 받침목으로 고정하고 오일 마개 구멍 아래 끝에서 3~6mm 아래까지 채웁니다.

• 매달 움직이는 부분마다 2번 그리스를 발라 주세요.
• 바퀴가 잘 굴러가는지, 닳지 않았는지 확인하세요.
• 쓰지 않을 때는 상판을 끝까지 내려 보관하세요.
• 유압 실린더에서 기름이 새는지 확인하세요. 출고 때 유압유가 약 0.35L 들어 있습니다.

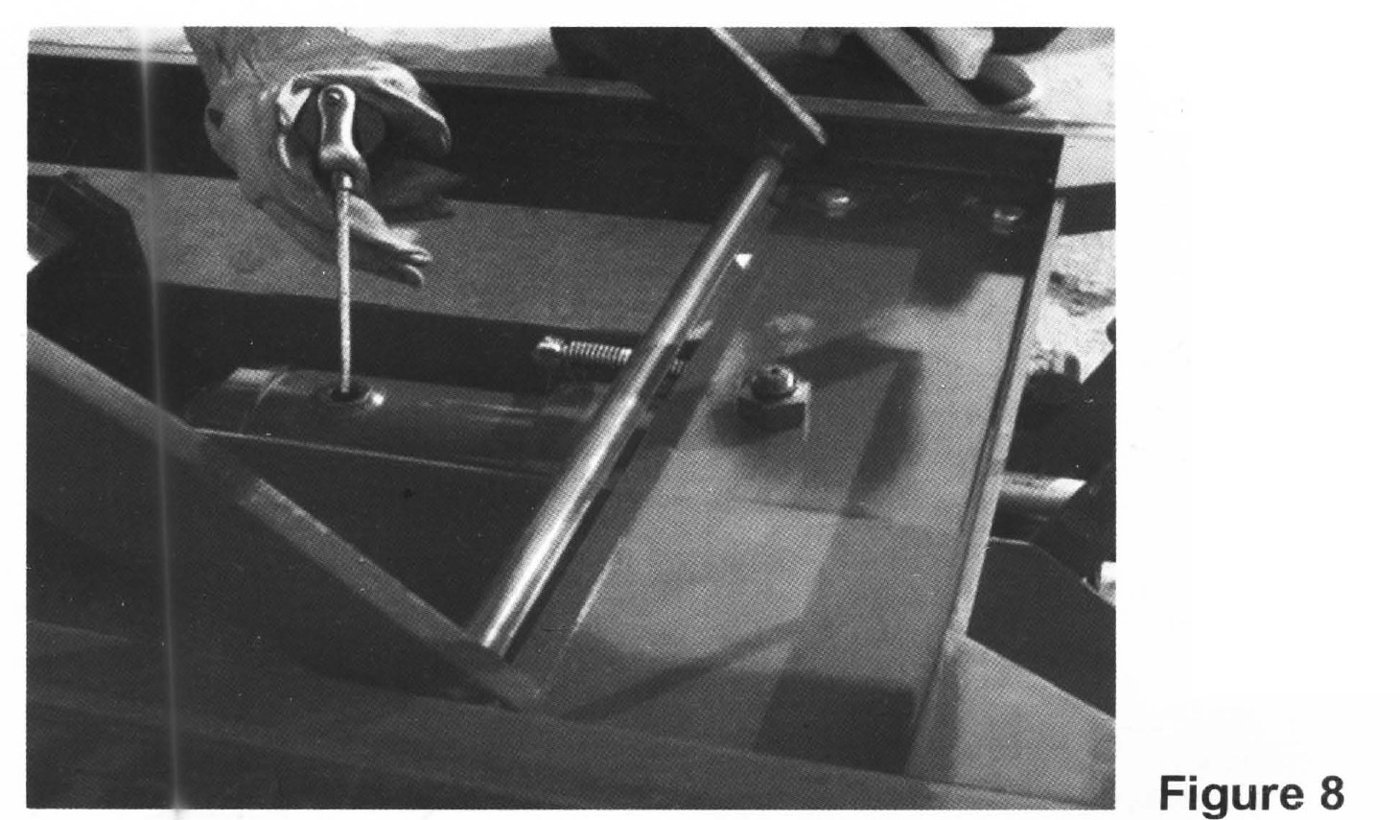

1. 상판을 올려 유압 실린더가 드러나게 하고, 상판과 프레임 사이에 받침목을 끼워 상판이 내려오지 않게 합니다.
2. 실린더의 오일 마개를 빼고 유압유를 넣습니다. 기름 높이는 마개 구멍 아래 끝에서 3~6mm 아래가 맞습니다.
3. 다 넣으면 오일 마개를 다시 잠그고 받침목을 뺍니다.

07이럴 땐 이렇게

안 올라가면 유압유 부족이나 펌프 공기부터, 올린 상판이 저절로 내려가거나 기름이 새면 실린더 씰 문제라 A/S로. 사진이나 짧은 영상을 보내 주시면 필요한 부품을 바로 알려 드립니다.

08사양

정격 500kg, 상판 높이 295~1,020mm, 상판 900×600×47mm, 6인치(φ150) 바퀴, 맨 위까지 페달 약 25번.
